Что делает универсальный нож диаметром 9 мм идеальным режущим инструментом для повседневного использования

Точное машиностроение Внутри 9-миллиметрового канцелярского ножа

Корпус канцелярского ножа состоит из двух симметричных корпусов, которые защелкиваются или прикручиваются друг к другу вокруг центральной стальной направляющей. Эта направляющая направляет ползунок, который перемещает лезвие вперед и назад. На платформе CX107 гусеница усилена по всей длине (12,1 см), поэтому лезвие не раскачивается из стороны в сторону во время резки. Боковой люфт в канале лезвия является одной из наиболее частых причин, по которой канцелярский нож ощущается нестабильно при резке толстого гофрированного картона, поэтому во время формования зазор между лезвием и стенкой канала сохраняется жестким.

Верхняя часть рукоятки имеет слегка изогнутую вперед форму, повторяющую естественный угол сжатого кулака, держащего инструмент в виде ручки. Ребристые зоны захвата расположены в двух точках контакта, где большой и указательный пальцы оказывают наибольшее давление во время разреза. Эти ребра приподняты примерно на полмиллиметра над окружающей оболочкой, что достаточно для того, чтобы врезаться в кожу для захвата, не испытывая при этом дискомфорта при многократном использовании в течение полной смены упаковки.

Смотровое окно встроено в боковую часть корпуса многих аппаратных ножей, поэтому оставшаяся длина лезвия видна без открытия корпуса. Операторы, обрабатывающие большие ежедневные объемы резки, полагаются на это окно, чтобы определить, когда близка замена лезвий универсального ножа, а не обнаруживают, что лезвие затупилось или изношено в середине работы.

Две оболочки корпуса соединяются либо одним утопленным винтом рядом с основанием, либо набором внутренних защелок, расположенных вдоль шва. Застежка на винтовой основе имеет тенденцию сохранять более жесткие допуски в течение многих лет многократного открытия, поскольку застежка устойчива к ослаблению от вибрации, в то время как застежка на основе зажима обеспечивает более быстрый доступ без инструментов во время цикла замены ножа для аппаратного обеспечения в загруженной упаковочной среде, где отвертка не всегда находится в пределах досягаемости.

Толщина стенок по всей оболочке случайно не одинакова. Секция, окружающая канал лезвия, намеренно толще, чем секция, образующая верхнюю часть рукоятки, распределяя материал там, где концентрируется боковое режущее напряжение, сохраняя при этом весь корпус достаточно легким для длительного использования одной рукой. Это неравномерное распределение стенок является деталью, которая отличает прочный аппаратный канцелярский нож от более дешевой формованной копии, в которой используется плоская и равномерная толщина корпуса по всей длине.

Угол лезвия и геометрия резки

Режущая кромка стандартной полосы лезвий универсального ножа заточена под углом примерно от 19 до 21 градуса с каждой стороны, что обеспечивает общий угол заточки в диапазоне около 40 градусов. Этот угол уравновешивает две конкурирующие потребности: край, достаточно тонкий, чтобы аккуратно разрезать бумагу и пленку, не разрывая волокна, и край, достаточно толстый, чтобы противостоять скатыванию или сколам при соприкосновении со сложенным швом или скобой, спрятанной внутри упаковочной ленты.

Более узкий скос, близкий к 15 градусам на каждую грань, будет резать с меньшим сопротивлением однослойный материал, но также будет быстрее тупиться и будет более склонен к образованию микросколов от более твердых включений, таких как скобы или пластиковая лента, поэтому диапазон от 19 до 21 градуса остается практическим стандартом для универсального канцелярского ножа, а не специального лезвия, предназначенного только для одного материала.

Кончик лезвия заточен до более острой формы, чем задняя кромка, что позволяет первой точке контакта пронзить такую ​​поверхность, как лента или термоусадочная пленка, прежде чем более широкая часть кромки продолжит резку по прямой линии. Такая геометрия кончика позволяет аппаратному канцелярскому ножу начинать рез прямо на плоской поверхности без необходимости использования уже существующей кромки или угла.

Марки стали для лезвий, используемые в производстве лезвий для ножей.

Не каждая полоса лезвий канцелярских ножей изготовлена из одной и той же стали. Твердость, удержание кромки и устойчивость к коррозии различаются в зависимости от марки, и выбор влияет на то, как часто сегмент лезвия необходимо защелкивать или заменять.

Геометрия рукоятки и зоны противоскользящего захвата

Нарушение захвата во время режущего удара обычно происходит именно в тот момент, когда сопротивление лезвия резко возрастает, например, когда кончик зацепляется за складку картона. По этой причине существуют пилообразные гребни, идущие вдоль позвоночника желтой раковины. Они дают ладони механическую точку опоры, которая не зависит только от трения, что имеет значение, когда руки становятся слегка влажными от повторяющейся упаковки или занятий в классе.

Нижний конец ручки, показанный синим цветом на цветовой схеме CX107, немного шире средней части. Этот выступ предотвращает выскальзывание инструмента вперед из закрытой руки во время тянущего резания - деталь, которую легко не заметить, пока пользователь не сравнит аппаратный нож с расширяющимся основанием с ножом с прямым стволом при выполнении той же задачи.

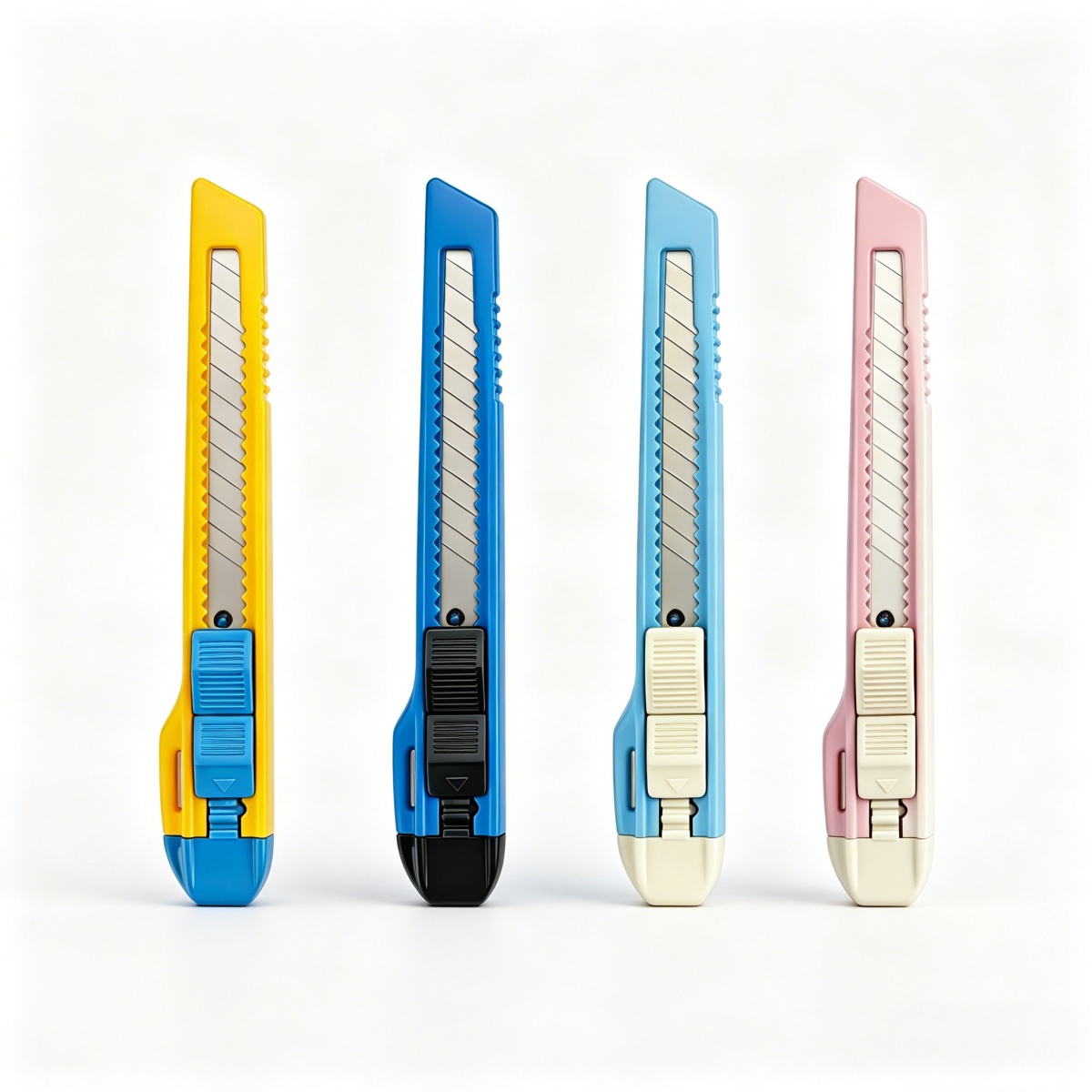

Цветовое кодирование корпуса является не только визуальным, но и функциональным. В настоящее время на этой платформе производятся четыре цветовые комбинации, в которых чередуются желтые, синие, голубые и розовые акценты с черными или белыми ползунками, что позволяет партнерам по сбыту с первого взгляда разделить запасы по размеру или сорту на полке или в корзине.

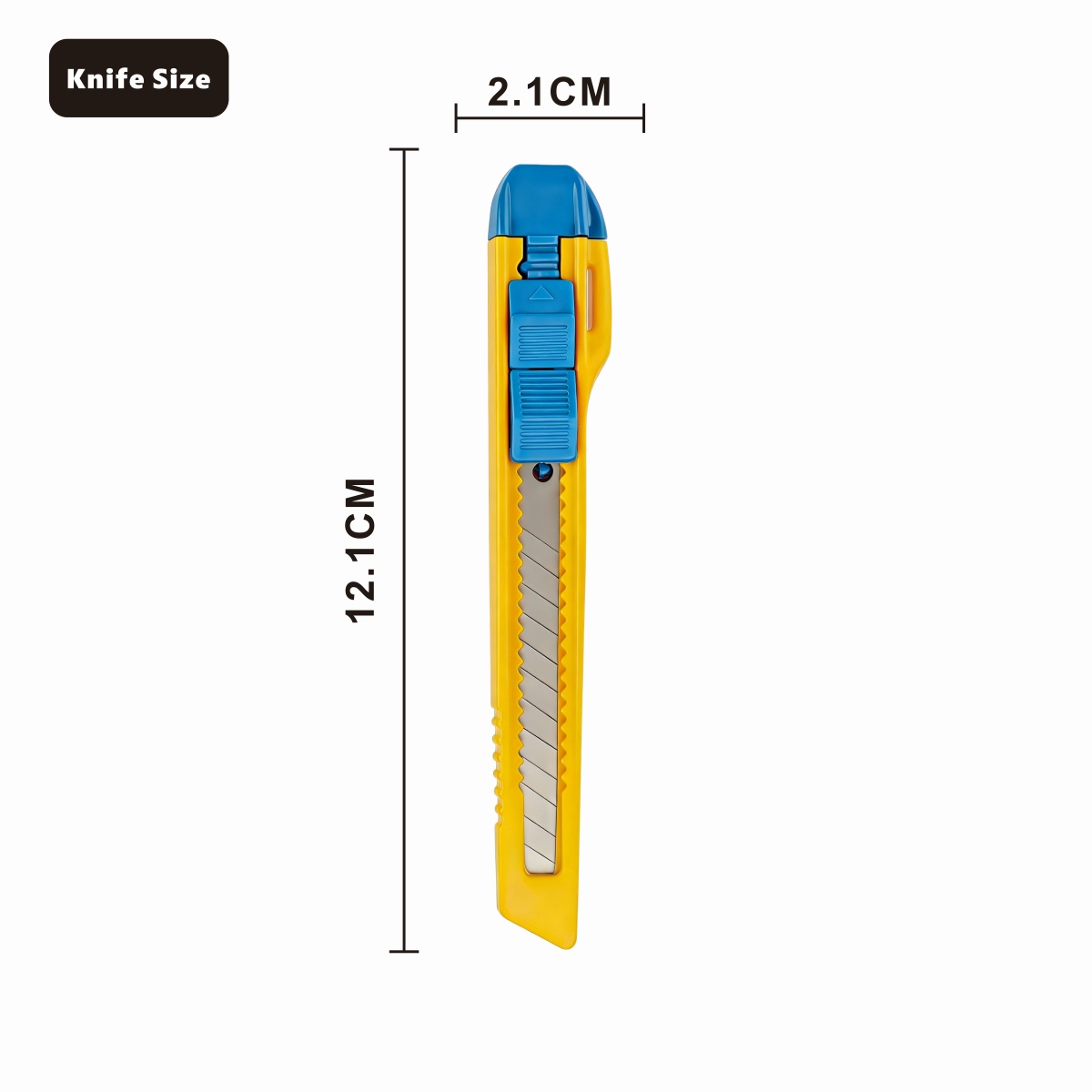

Диаметр рукоятки в средней части рукоятки составляет около 2,1 см ширины корпуса, размер, выбранный для удобного размещения в согнутых пальцах средней взрослой руки, не заставляя пальцы чрезмерно разгибаться. Диаметр рукоятки, значительно превышающий этот, приводит к отталкиванию большого пальца от кнопки ползунка, что затрудняет выдвижение лезвия одной рукой, в то время как заметно более тонкая рукоятка концентрирует давление на меньшей площади контакта и увеличивает утомляемость в течение всей смены многократного резания.

Слайдеры с автоматической блокировкой по сравнению с ползунками с ручным трением

В более старых и недорогих конструкциях универсальных ножей лезвие удерживается на месте только за счет трения, а это означает, что ползунок просто достаточно плотно прилегает к стенке канала, чтобы противостоять небольшому давлению. Это приемлемо для резки очень легкой бумаги, но становится ненадежным, когда лезвие встречается с более плотным материалом, поскольку сопротивление самого разреза может толкнуть лезвие назад в корпус в середине хода.

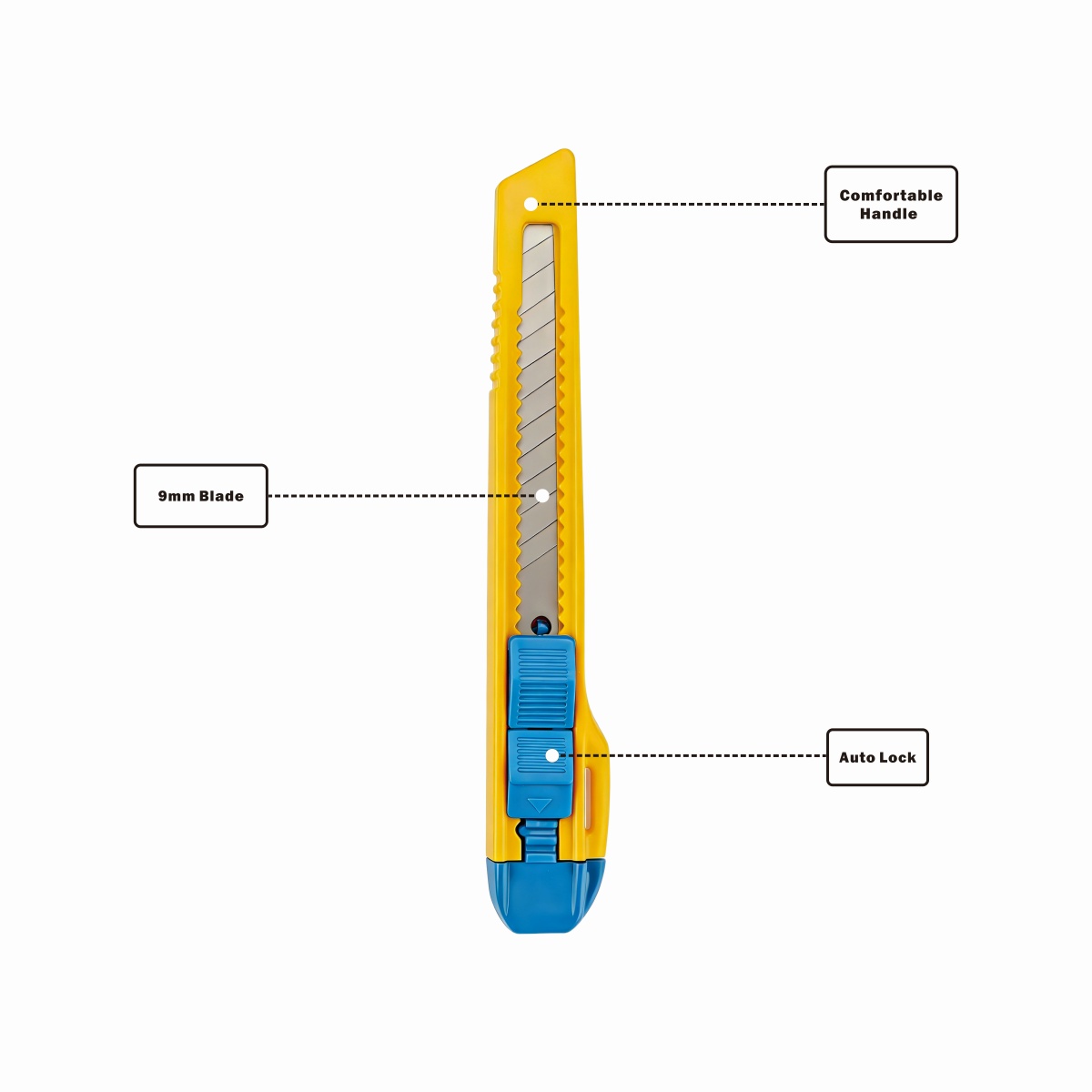

Система Auto Lock заменяет эту зависимость от трения механическим штифтом, который физически устанавливается в один из пяти фиксаторов вдоль канала. Лезвие не может втягиваться под давлением резания, потому что противодействующей силе противостоит штифт, а не фрикционная посадка. Это основная причина, по которой конструкции Auto Lock теперь являются стандартом для большинства современных аппаратных платформ, а не дополнительным обновлением.

Компромисс с системой блокировки заключается в том, что пользователь должен сознательно нажать кнопку освобождения, чтобы втянуть лезвие, а не просто отодвинуть ползунок назад, что добавляет небольшой преднамеренный шаг, к которому некоторым давним пользователям старых фрикционных ползунков требуется короткий период регулировки, чтобы привыкнуть.

Понимание канала слайдера с автоматической блокировкой

Ползун сверху корпуса перемещается по ступенчатому каналу с пятью фиксаторами, врезанными в пластик. Каждый фиксатор соответствует фиксированной длине выдвижения лезвия: от короткой выдержки в 6 мм для деликатной обрезки до полной выдержки в 9 мм для резки нескольких слоев гофрированного картона за один ход.

Автоматическая блокировка относится к натяжению пружины, встроенной в кнопку-ползунок. Нажатие кнопки выводит штифт из текущего фиксатора, а отпускание повторно устанавливает штифт в любое фиксатор, которого достиг ползунок. Такая конструкция предотвращает втягивание лезвия в середине разреза под давлением, что является основной проблемой безопасности для старых скользящих ножей, работающих только на трение, у которых нет специального стопорного штифта.

Удерживающая сила увеличивается по направлению к полностью выдвинутому положению, поскольку штифт зацепляется за более глубокую стопорную стенку при максимальном обнажении лезвия. Эта настройка чаще всего используется для толстого материала, где случайное втягивание сопряжено с наибольшим риском.

Лезвие для замены аппаратного универсального ножа: Разбивка полевых процедур

Приведенные ниже шаги описывают общий механизм, присутствующий в большинстве ножей с отщелкивающимся слайдером в этом классе размеров, включая рабочий процесс, который многие люди ищут в разделе «Как заменить лезвие универсального ножа ace Hardware», поскольку дизайн внутреннего канала и задней крышки в целом аналогичен всем компактным 9-миллиметровым моделям, независимо от цвета корпуса или марки.

Использованное лезвие никогда не следует класть в карман, ящик или мусорное ведро, предварительно не разломав его на короткие сегменты или не обернув, поскольку оголенный край полоски лезвий использованного канцелярского ножа остается достаточно острым, чтобы порезать кожу даже после того, как он больше не может чисто разрезать предназначенный материал.

Конфигурации упаковки и распространения

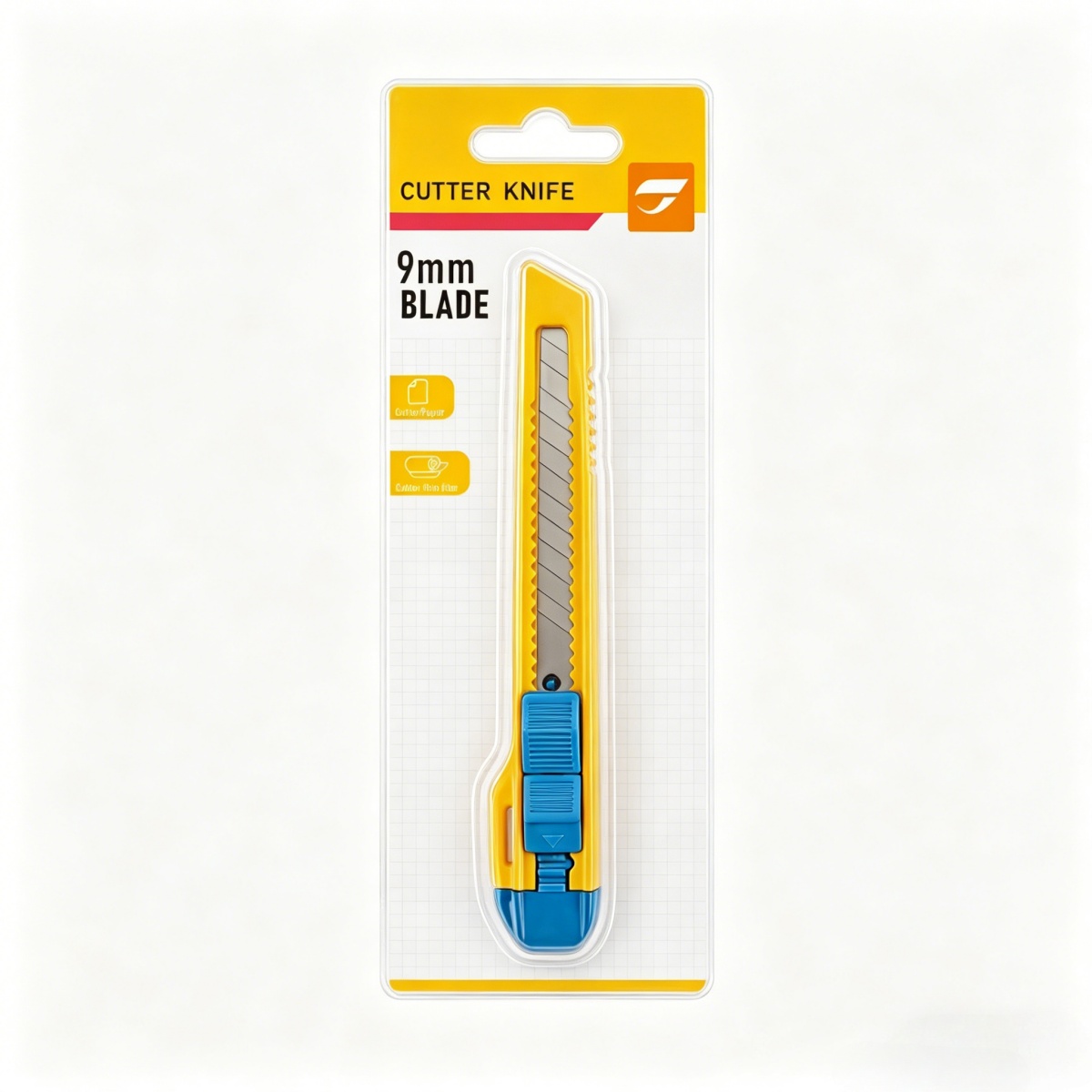

Платформа CX107 поставляется в блистерной упаковке, при этом инструмент удерживается на печатной подложке за формованным пластиковым корпусом. Этот формат сохраняет лезвие полностью втянутым и видимым для осмотра, предотвращая при этом раскрытие корпуса во время транспортировки, а также позволяет подвешивать язычок в виде крючка для демонстрации на полке или стойке.

Конфигурации оптовой дистрибуции отходят от индивидуальных блистерных карточек к единицам в полиэтиленовых пакетах, упакованных во внутреннюю коробку, что позволяет сократить количество упаковочного материала на единицу для заказов, предназначенных для пополнения запасов на складе, а не для прямой розничной демонстрации. Оба формата поддерживают одну и ту же внутреннюю спецификацию инструмента, отличаясь только тем, как готовый аппаратный канцелярский нож защищен и представлен до того, как он достигнет конечного пользователя.

Лезвия универсального ножа для замены оборудования упаковываются отдельно в небольшие плоские рукава по пять-десять полосок, размер которых позволяет поместить их в стандартный карман для блистерной карты или в контейнер для мелких деталей, что позволяет предприятию хранить запасные лезвия независимо от корпусов инструментов, в которые они в конечном итоге будут загружены.

Справочник по совместимости материалов при резке

Универсальный нож диаметром 9 мм предназначен не для всех задач по резке на предприятии. Соответствие удлинения лезвия толщине материала продлевает срок службы лезвия и снижает частоту полной замены ножа.

Где в разных отраслях используется канцелярский нож диаметром 9 мм?

Рекомендации по хранению, транспортировке и повседневному ношению

Полностью втянутая длина (12,1 см) позволяет канцелярскому ножу располагаться ровно внутри большинства органайзеров для ящиков стола, сумок для инструментов и карманов фартуков, не выступая за пределы отверстия. Закругленная верхняя часть ручки позволяет избежать зацепления за тканевую подкладку при быстром вытаскивании инструмента во время повторяющихся задач.

На предприятиях, перевозящих инструменты между рабочими зонами, блистерная упаковка служит в качестве рукава для временного хранения во время транспортировки, удерживая лезвие втянутым, а механизм ползуна защищенным от пыли и мусора до тех пор, пока инструмент не будет распакован на станции назначения.

Когда аппаратный канцелярский нож хранится в течение длительного времени между использованиями, полное втягивание лезвия и включение нижнего положения блокировки снижает напряжение пружины в механизме ползуна, помогая фиксаторам Auto Lock поддерживать постоянное зацепление, когда инструмент возвращается к активному использованию.

Индивидуальный брендинг, печать логотипа и цветовая конфигурация

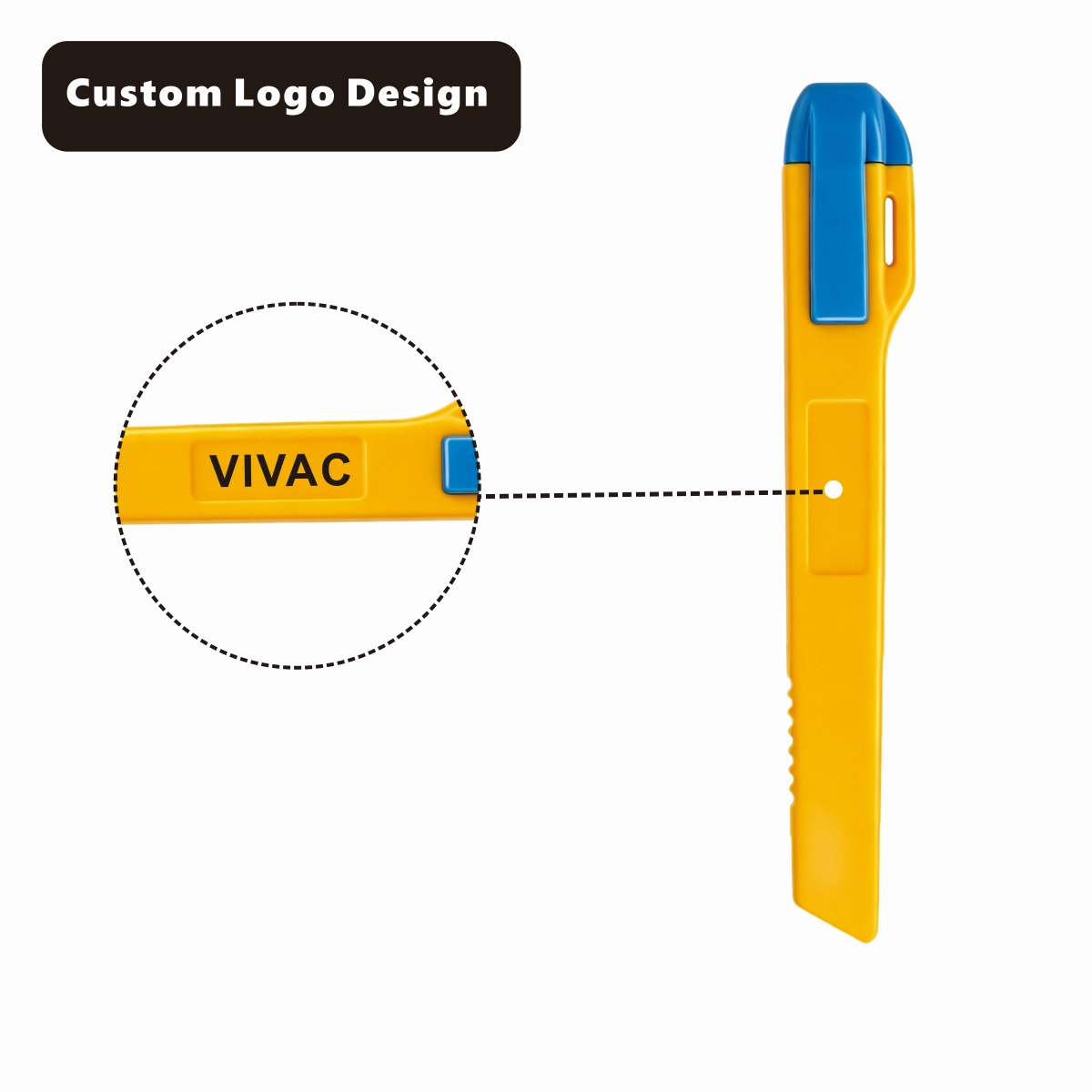

Тампонная печать или лазерная гравировка на плоской части рядом с ползунком позволяет наименованию компании или короткому словесному знаку постоянно оставаться на корпусе, не влияя на текстуру рукоятки. Поскольку область печати находится над ребристой частью, логотип остается читаемым даже после нескольких месяцев использования.

Конфигурация цвета обрабатывается на этапе литья под давлением, а не посредством окраски, поэтому желтый, синий, голубой и розовый цвета корпуса выдерживают многократную очистку без сколов. Цвета слайдера и основного акцента могут сочетаться с основным цветом корпуса или контрастировать с ним в зависимости от предпочтений заказчика в отношении согласованного или двухцветного внешнего вида.

Компактные размеры по сравнению со стандартным корпусом толщиной 18 мм.

Контроль качества производства и испытания безопасности

Каждая производственная партия лезвий ножей для аппаратного обеспечения проходит стадию проверки остроты, на которой полосу образца из партии проводят по калиброванному испытательному материалу, чтобы подтвердить, что сопротивление резанию находится в допустимых пределах. Полосы, выходящие за пределы допуска, перед упаковкой извлекаются из партии.

Корпуса корпусов подвергаются проверке натяжения ползуна, при которой кнопка автоматической блокировки неоднократно проходит полный ход, чтобы убедиться, что штифт сидит чисто в каждом фиксаторе и не заедает. Корпус, который демонстрирует неравномерное сопротивление во время этого велосипедного испытания, отделяется для доработки, а не отправляется.

Собранные узлы также проверяются на предмет люфта лезвия, удерживая корпус неподвижно и осторожно нажимая на выступающий наконечник сбоку, подтверждая, что допуск канала удерживает боковое смещение в пределах долей миллиметра во всем диапазоне выдвижения.

Источники материалов и состав жилья

Внешняя оболочка платформы CX107 отлита из АБС-пластика, выбранного из-за его ударопрочности и способности удерживать мелкие детали поверхности, такие как ребристая текстура рукоятки и область напечатанного логотипа, при этом материал не становится хрупким при многократном изгибании вблизи канала ползуна.

Внутренние компоненты, включая стопорный штифт и пружину, изготавливаются из более твердого конструкционного пластика или легкого металлического сплава в зависимости от производственного цикла и выбираются специально с учетом усталостной прочности, поскольку эти мелкие детали совершают тысячи движений выдвижения и втягивания в течение срока службы одного корпуса.

Лотки для блистерной упаковки изготавливаются из прозрачного листа ПЭТ или ПВХ, выбранного для того, чтобы инструмент был виден для проверки перед покупкой, а также обеспечения достаточной жесткости для защиты углов корпуса во время штабелирования и транспортировки между точками распределения.
